Schalter, Taster, Lampen


Beispiele für den Einbau von Schalter, Taster und/oder Lampen

Wo kann man einen Schalter einbauen, oder ein zusätzliches Lämpchen ohne das man gleich das ganze Armaturenbrett zerlegen muss?

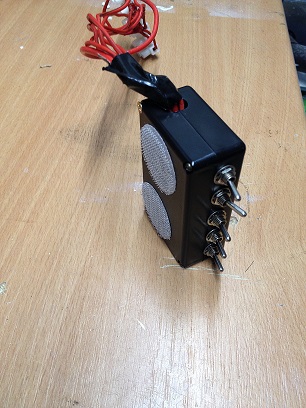

Schalter können z.b. in ein Kunststoffkästchen verbaut und verdrahtet werden. Dann können diese irgendwo drunter geschraubt oder auch geklebt werden.

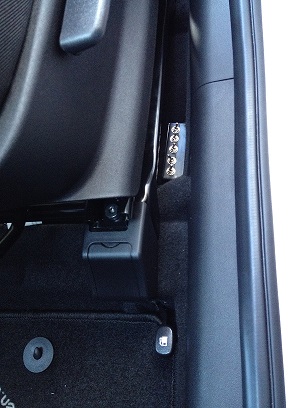

Hier ist die Schaltereinheit neben dem Fahrersitz mit Klettband am Teppich befestigt.



Kabel lassen sich ohne Problem bis dahin verlegen.

Siehe Kabelverlegung.




Ein Lämpchen oder eine LED kann man in eine Blindabdeckung in den Schaltereinheiten verbauen.

Hier ist eine LED in eine ungenutzte Abdeckung eingebaut.

Siehe Gangsterschreck.

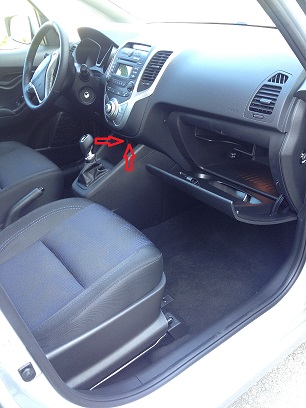

Ein Taster/Schalter ist gut zu erreichen, wenn er in der Mittelkonsole verbaut ist. Über dem USB-Anschluss/12V-Steckdose ist da ein guter Platz. Hier muss man allerdings ein Loch bohren.

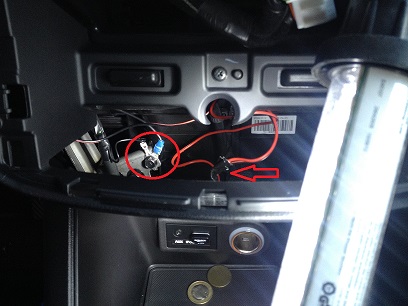

Bei abgebauter Radioblende kann man sehr gut den Anschluss vom der 12V Steckdose und dem USB erkennen. (Der USB-Einsatz kann auch herausgenommen werden)

Zündplus (roter Pfeil) mit einem Stromdieb von der 12V Steckdose abgreifen.

Masse (roter Kreis) einfach an der Masseschraube anklemmen.
