Kabelverlegung



Motorraum bis Kofferraum

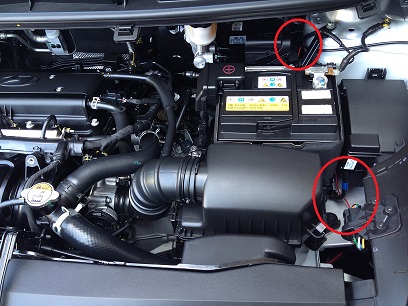

Im Motorraum sollte das Kabel immer gut verlegt und festgemacht werden.

Hier z.b. hinter/neben der Batterie.

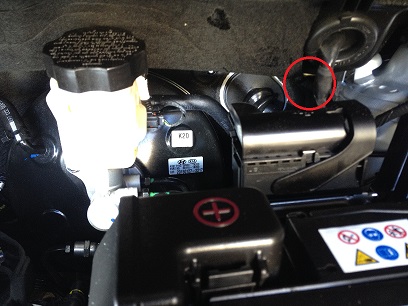

Zum Innenraum kommt man leicht durch die „kleine“ Kabeldurchführung an der Spritzwand (Fahrerseite). Dort mit einem stabilen Draht vorsichtig durchstechen und das Kabel in den Innenraum schieben. Man kommt nur leider sehr schwer da ran.




Besser und einfacher geht es von innen.

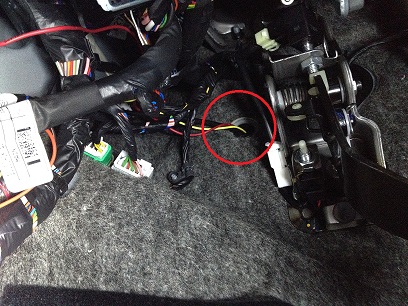

Die kleine Kabeldurchführung befindet sich neben dem Kupplungspedal. Von hier aus durchstechen und das Kabel in den Motorraum schieben.

Hier sind es das rote und gelbe Kabel.

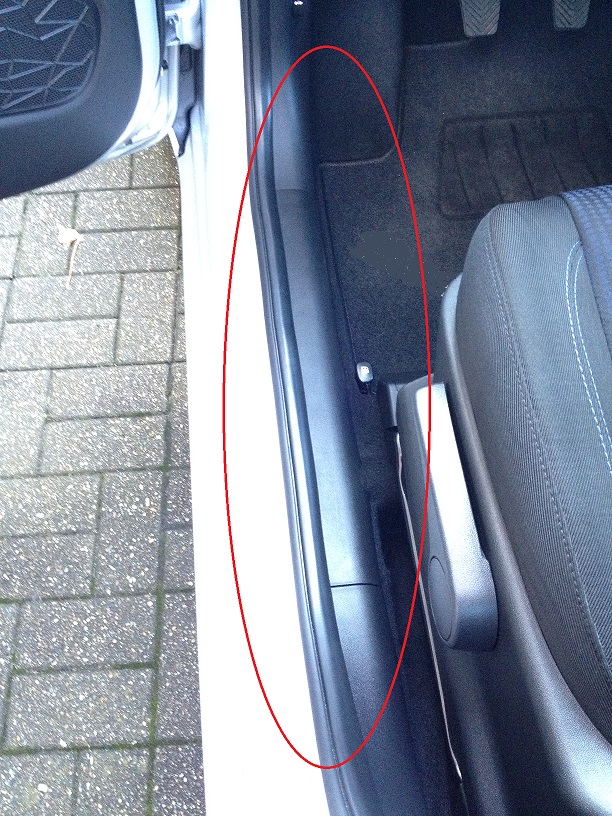

Kabel können sehr einfach an den Türschwellern unter den Einstiegsabdeckungen (Fahrer- oder Beifahrerseite) verlegt werden.

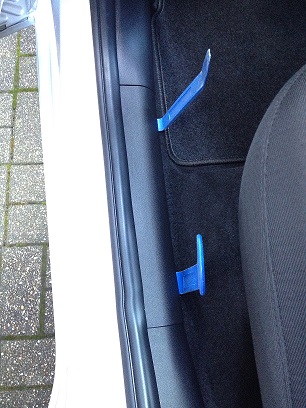

Die Abdeckung vorn und hinten mit Kunststoffhebelwerkzeuge an beiden Enden hochziehen.




Die Gummidichtung nur an den Stellen abziehen, wo die Abdeckungen abgenommen werden. Wie z.b. bei der Abdeckung im Fußraum.

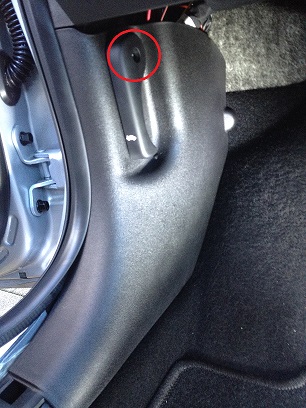

Zuerst die Schraube vom Hebel der Haubenentriegelung entfernen.

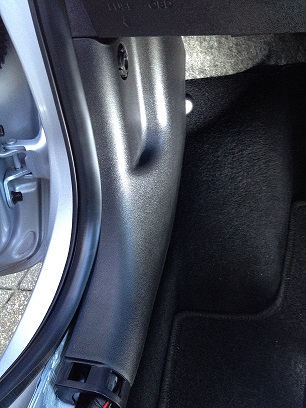

Den Hebel abziehen. Hier auch nur die Gummidichtung so weit abziehen wie man für die Abdeckung braucht.

Ist nachher wieder einfacher zu befestigen. Irgendwie scheint beim abziehen die Gummidichtung immer länger zu werden!?

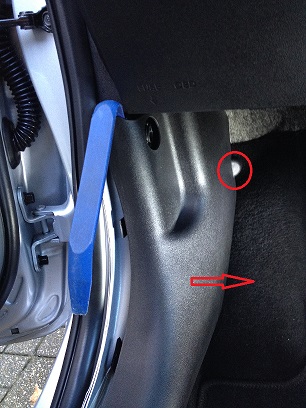

Die Seitenabdeckung ist mit zwei Klammern befestigt. Zuerst die Abdeckung nach innen also rechts abziehen. (Pfeil)

An der oberen Stelle ist die Abdeckung besonders fest.

In dem Fall ein Kunststoffhebelwerkzeuge ansetzen. Man muss sehr kräftig ziehen. (Aber nicht mit roher Gewalt)

Hinten am Fußende ist die Abdeckung nur in eine Führung gesteckt. Also keine Klammer!

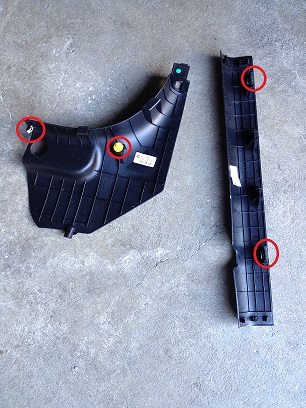

Hier sieht man die unterschiedlichen Klammern (Clipse)




Jetzt kann das Kabel verlegt werden.

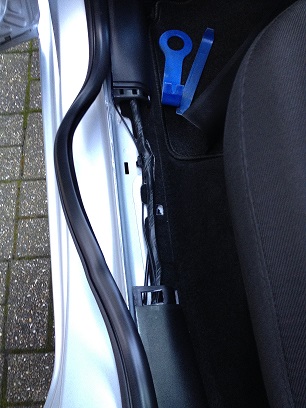

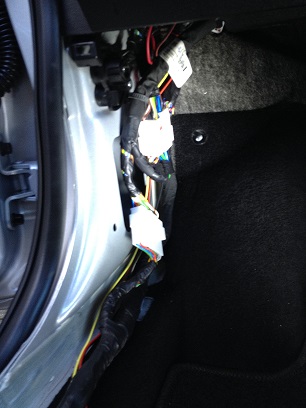

Wie hier das rote und gelbe Kabel vom Motorraum.




Achtet darauf, dass die Kabel nicht in die Nähe der Löcher für die Klammern von der Abdeckung gelegt werden.

Platz ist da genug.




Zum Kofferraum einfach das Kabel unter der Abdeckung B-Säule schieben und weiter bis zum Kofferraum.

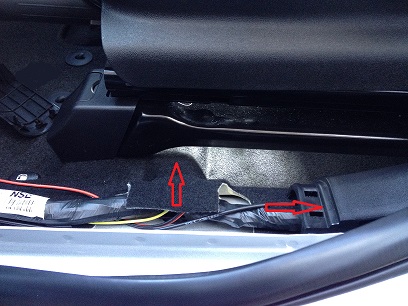

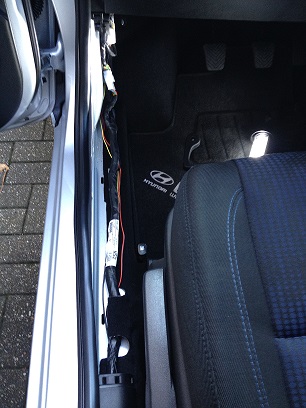

Hier sind auch noch Kabel unter den Sitz bzw. zum Mitteltunnel verlegt.

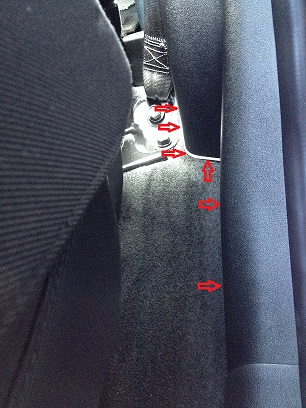

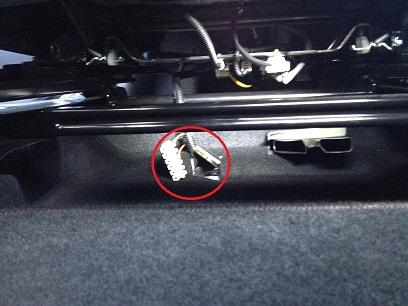

Das geht unsichtbar unter dem Teppich. Unter dem Sitz ist in der Mitte eine Öffnung wo das Kabel raus oder weiter bis zum Mitteltunnel geführt werden kann.

Hier kommt das Kabel neben den Lüftungsöffnungen heraus und ist mit einer steckbare Lüsterklemme verschraubt.

Daran können nun Schalter, Verstärker, Lampen oder sonst was angeschlossen/gesteckt werden.




Wer keine Lust hat die Verkleidung im Kofferraum zu lösen kann wie hier einfach das Kabel (das sollte natürlich nicht zu dick sein) unter der Abdeckung am Boden rein drücken/schieben.

Das geht, je nachdem wo man hin will.

Bei der Verlegung vom E-Satz einer Anhängerkupplung muss aber die Verkleidung ab.




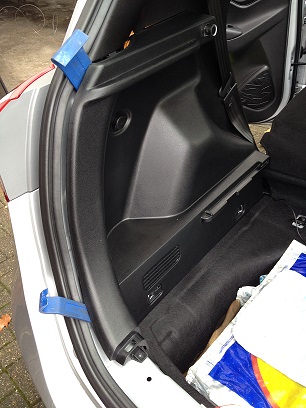

Zum lösen der linken Kofferraumverkleidung zuerst die Abdeckung abziehen (roter Kreis) dann drei Schrauben lösen (rote Pfeile)




Mit Kunststoffhebel die Verkleidung abziehen.

Am besten von oben anfangen.

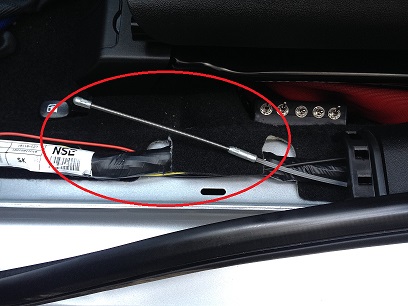

Für die Kabelverlegung ist ein Perlon-Einziehdraht oder ein Durchzugsdraht (Durchzugshilfe) bestens geeignet.

Die Kabel lassen sich damit hervorragend durch die enge Verkleidung ziehen.
