Gangsterschreck im IX 20

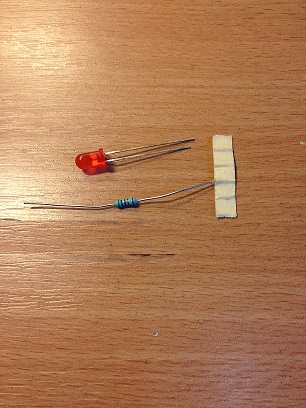

Für den Gangsterschreck brauchen wir Kabel, eine Blink-Leuchtdiode und ein 560 Ohm Widerstand. |
|
|
|
Dazu noch ein Öffner-Schließer KFZ Relais. Dieses hat, wie auf dem Bild zu erkennen, einen zusätzlichen Kontakt (87a). Anschlussbelegung: 85 = Masse - 86 = Zündung + 30 = LED + 87a = 12V Batt. + 87 = frei
|
|
|
|
Zuerst die Verkleidung vom Sicherungskasten entfernen. Dann eine Blindabdeckung aus der Schaltereinheit herausnehmen. (hier für den eigentlich verbauten Start-/Stopp-Automatiktaster)
|
|
|
|
Eine neue Abdeckung kostet ca. 24,- Euro |
|
|
|
Die Abdeckung innen aushöhlen |
|
|
|
ein passendes Loch bohren |
|
|
|
Blinkdiode einbauen gegebenenfalls ankleben/befestigen |
|
|
|
und wieder in die Halterung einschieben. |
|
|
|
Dann wie oben in der Anschlussbelegung beschrieben, Dauerplus (roter Kreis) und Zündplus (grüner Kreis) anschließen.

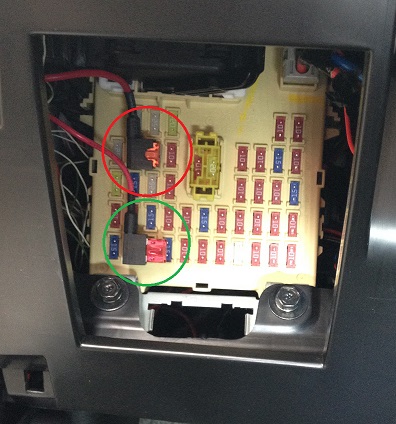

Im Bild der Sicherungsabgriff für Low-Profile-Mini Flachstecksicherung (roter Kreis) und ein Sicherungsabgriff für Mini Flachstecksicherung mit langen Beinen (grüner Kreis). Geht also beides.
Fertig. |
|
|
|
Nun blinkt die Diode automatisch wenn die Zündung aus ist und erlischt beim einschalten der Zündung.
|
|
|
|
|
|
|
