Innenraumleuchte

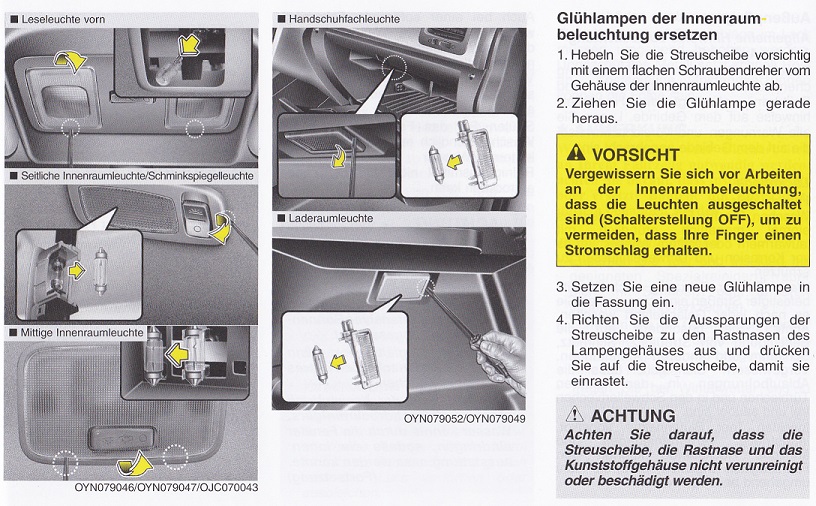

Um an die Birnen oder Schrauben der Leseleuchte zu kommen, müssen zuerst die Streuscheiben entfernt werden.



Aber Achtung!

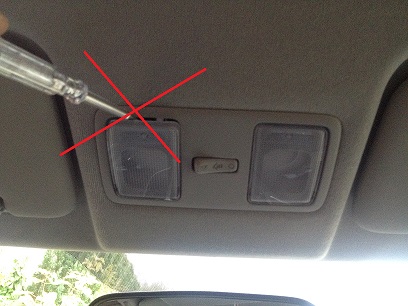

Die Streuscheibe nicht von dieser Seite aushebeln.

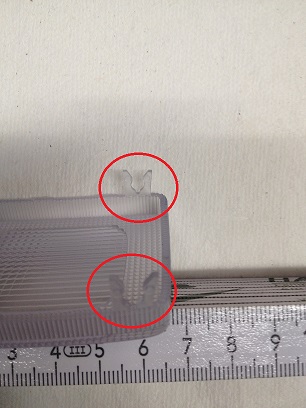

Versucht man von dieser Seite die Scheibe herauszuziehen, verbiegen sich die Halteklammern der Scheibe und können abbrechen!

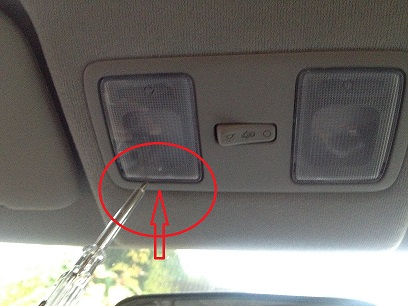

Immer von der Fensterseite mit einem schmalen Gegenstand die Scheibe aushebeln. Geht dann auch leichter.

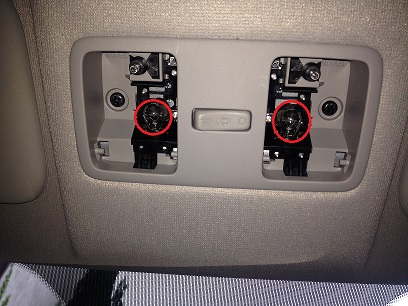

Die beiden Birnen sind nur gesteckt.

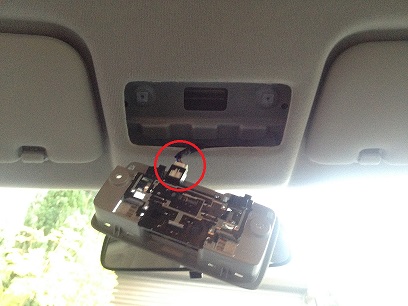

Der Stecker ist mit drei Kabeln belegt.



Blau = Beleuchtung (Türkontakt)

Schwarz = Masse

Rot = Leselampen

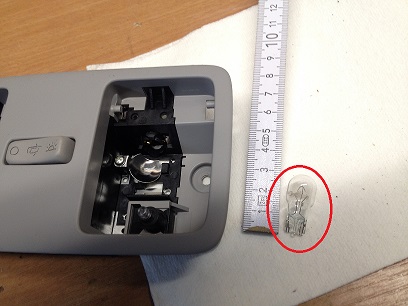

Die Glassockellampen haben 10 W

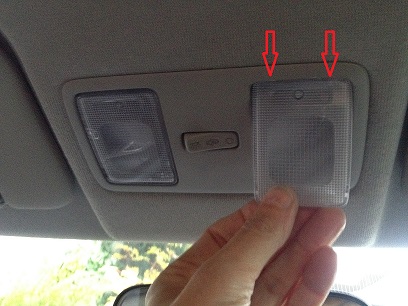

Beim Zusammenbau zuerst die Streuscheibe in die Konsole (Innenraumseite) einsetzten und die Halteklammern in die Führung (Frontscheibenseite) hineindrücken.


Weitere Infos unter Leselampenumbau
