Schalter (Fensterheber rechts)




Um den Fensterheberschalter auszubauen muss die Türverkleidung abgenommen werden.




Es gibt drei Schrauben die gelöst werden müssen!

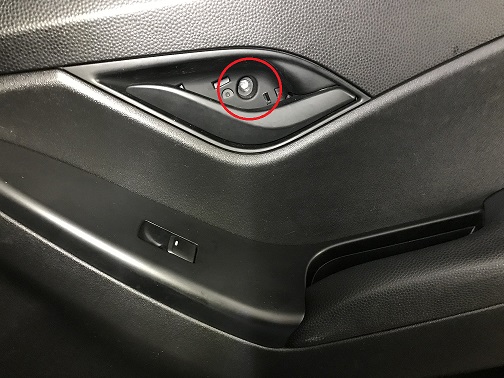

Hinter der Blende am Türöffner. Die Blende ist nur gesteckt.

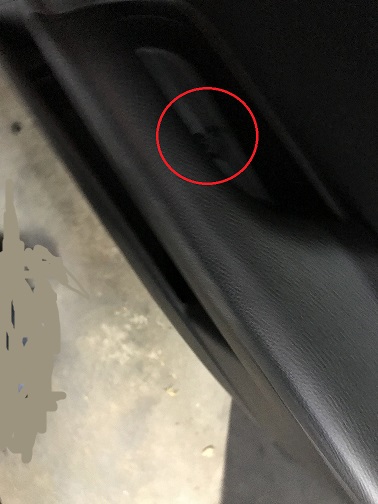

In der Griffmulde (roter Kreis).

Die Schraube ist mit einem Deckel geschützt.

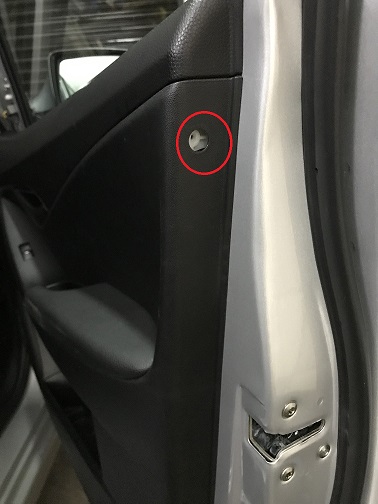

Und am Rand oberhalb vom Türschloss (roter Kreis).

Die Schraube ist mit einem sehr kleinen Deckel abgedeckt.

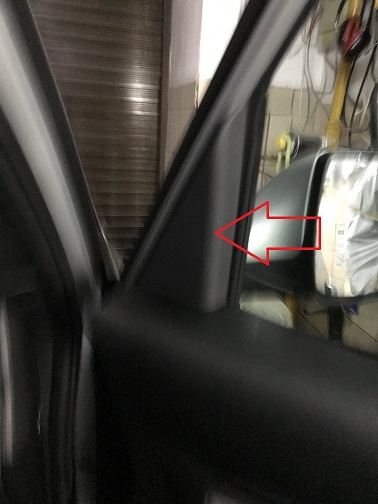

Jetzt die Abdeckung (Dreieck) der Seitenspiegelverschraubung abziehen, (roter Pfeil).

Ist auch nur gesteckt.

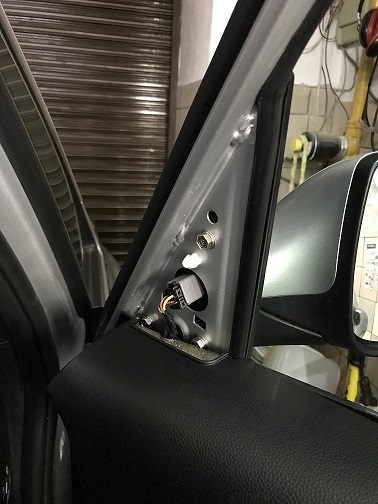

So sieht das dann aus.




Mit einem Kunststoffhebel die sechs Klammern außen am Rand der Seitenverkleidung lang lösen und die Verkleidung nach oben abheben.

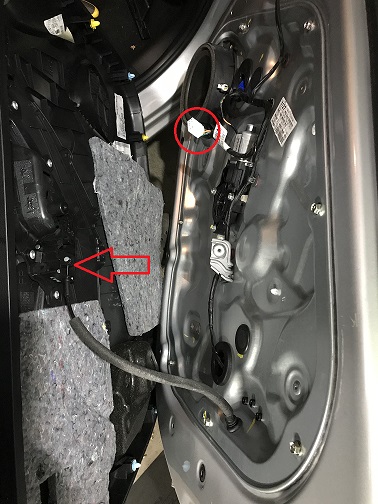

Jetzt kann man den Stecker (roter Kreis) vom Schalter abziehen und

den Zug (roter Pfeil) vom Türschloss aushängen.

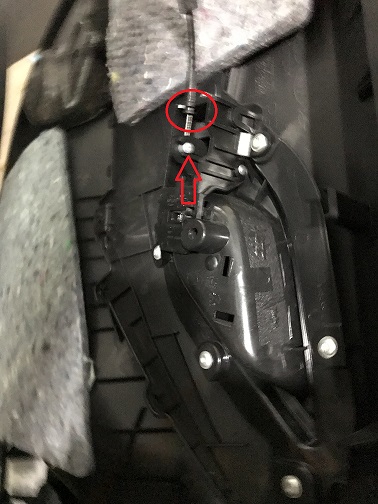

Einfach ausdrücken (roter Kreis) und aushängen (roter Pfeil)

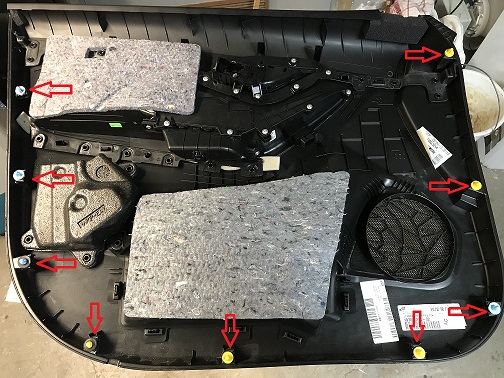

Hier sind die neun Klammern an der ausgebauten Türverkleidung gut zu sehen (rote Pfeile)

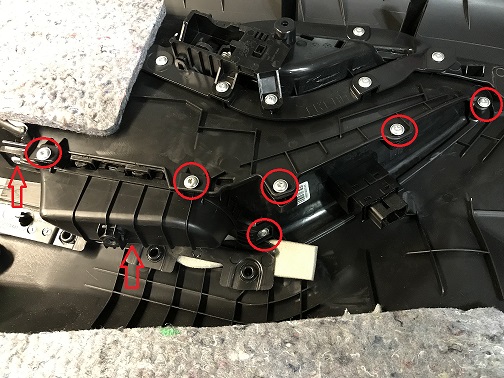

Jetzt müssen acht Schrauben (rote Kreise) entfernt werden.

Achtung zwei Schrauben sind etwas versteckt angebracht (rote Pfeile).

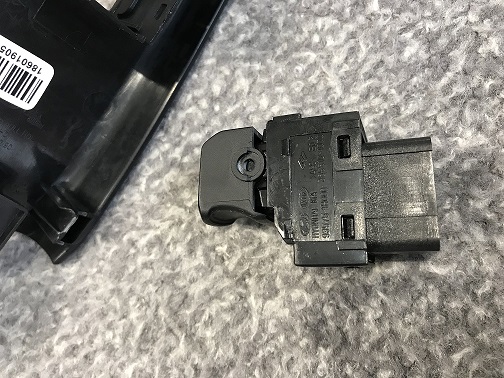

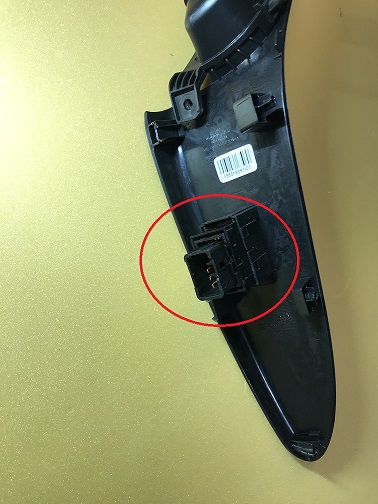

Die abgeschraubte Schale mit Schalter heraus nehmen und den Schalter ausbauen.

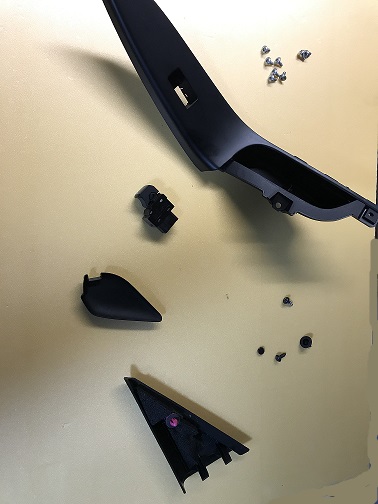

Das sind die ganzen Kleinteile die nachher irgendwo wieder hin müssen.
